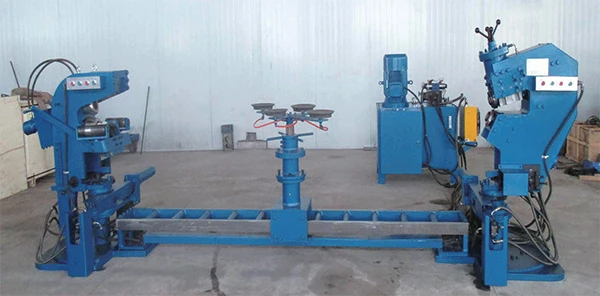

A máquina de corte e rotação de cabeçote de caminhão de lata de alumínio XB-3000-Ⅳ é usada para flangear cabeçotes de tanques de líquidos e placas anti-onda. Ela usa uma faca para cortar os cabeçotes e não afeta a soldagem de ligas de alumínio.
一. Composição do equipamento
1.1. Um hospedeiro de corte
1.2. Uma máquina de fiar
1.3. Um conjunto de cama de equipamento
1.4. Um conjunto de polias de precisão
1.5. Sistema hidráulico 1 conjunto
1.6. Um conjunto de sistema de geração de vácuo
1.7. Um conjunto de caixa de controle elétrico
2. As características estruturais e os parâmetros de desempenho do equipamento de corte e rotação de cabeçotes de caminhão de lata de alumínio
2.1. Diâmetro máximo da peça que pode ser processada: ф3000mm
2.2. O diâmetro mínimo da peça de trabalho que pode ser processada: ф1000mm
2.3. Altura da borda (espessura da chapa 5mm) Maior ou igual a 50mm
2.4. R feito pela cabeça da chave lateral (arco R dentro da cabeça): R20mm
2.5. O arco R mínimo da seção transversal da peça que pode ser processada é R300mm.
2.6. A espessura da peça que pode ser processada:
Q235A: Máximo 8 mm, mínimo 3 mm
16Mn, aço inoxidável: máximo 6 mm, mínimo 3 mm
Alumínio e liga de alumínio: máximo 12 mm, mínimo 3 mm
2.7. Velocidade de rotação da peça oval: 0-5000mm/min
2.8. Velocidade linear de corte e fiação de arestas: 0m-4m/min
2.9. Sistema de trabalho do equipamento: 24 horas
2.10. A máquina de fiação de borda usa bombas hidráulicas duplas para energia. O equipamento é de alta qualidade. A energia hidráulica é flexível. A força de tração da borda é forte no pequeno arco R. A fiação da borda desacelera automaticamente. A planura após a rotação da cabeça é boa.
2.9. Sistema de trabalho do equipamento: 24 horas
2.10. A máquina de fiação de borda usa bombas hidráulicas duplas para energia. O equipamento é de alta qualidade. A energia hidráulica é flexível. A força de tração da borda é forte no pequeno arco R. A fiação da borda desacelera automaticamente. A planura após a rotação da cabeça é boa.
2.11. A profundidade da garganta da cabeça de corte é de 700MM. Não há necessidade de usar plasma para aparar bordas, o que melhora a eficiência da produção e reduz os custos de produção.
2.12. Use uma ventosa a vácuo para segurar a peça de trabalho para corte e torneamento de bordas sem arranhá-la.
2.13. Dimensões gerais do host (comprimento x largura x altura): 4800mmX1300mmX1400mm
2.14. Formatos de cabeça aplicáveis: redondo, oval, borboleta
2.15. O corte e flangeamento da cabeça adotam perfilamento hidráulico, e o corte e flangeamento são realizados ao longo da borda do gabarito.
2.16. Potência total de toda a máquina:<13KW
